美標截止閥的工作原理和結構特點

       本站之前的文章中介紹了很多關于截止閥的優點等特性的相關知識，今天歐拉姆閥門的小編就跟大家介紹一下美標截止閥，美標截止閥有哪些特點呢？

美標截止閥的簡介:

       美式截止閥和法蘭截止閥屬于同一類型的閥門。關閉件為翻板，閥桿繞閥體中心線旋轉進行開啟和關閉。

美標截止閥的工作原理:

一、開啟流程

在關閉位置，閥體被閥桿的機械壓力壓在閥座上。

2逆時針轉動手輪，閥桿反方向移動，閥桿底部的角平面使球體脫離閥座。

3閥桿繼續提升，與閥桿螺旋槽內的導銷相互作用，使球開始無摩擦旋轉。

4直到全開位置，閥桿被提升到極限位置，閥球旋轉到全開位置。

b、關閉流程

1.關閉時，順時針旋轉手輪，閥桿開始下降，球體離開閥座開始旋轉。

2繼續旋轉手輪，閥桿受嵌入其螺旋槽內的導向銷作用，使閥桿和閘板同時旋轉90°。

關閉時，門體旋轉了90 °,不與閥座接觸。

在手輪的最后幾轉中，閥桿底部的角平面機械地楔住球體，將其緊緊地壓在閥座上，實現完全密封。

美標截止閥的結構特征:

1.開合沒有摩擦。這一功能徹底解決了傳統閥門密封面相互摩擦影響密封的問題。

2.頂部安裝結構。安裝在管道上的閥門可直接在線檢查和維修，可有效減少裝置的停機，降低成本。

3.單閥座設計。消除了閥腔內介質壓力異常升高影響使用安全的問題。

4.低扭矩設計。特殊結構設計的閥桿，只需一個小手柄就能輕松開啟和關閉。

5.楔形密封結構。閥門由閥桿提供的機械力密封，該機械力將球楔壓在閥座上，使閥門的密封性能不受管道壓差變化的影響，在各種工況下都能可靠地保證密封性能。

6.密封面的自清潔結構。當球體傾斜遠離閥座時，管道內的流體沿球體密封面360°均勻通過，既消除了高速流體對閥座的局部沖刷，又沖走了密封面上的堆積，從而達到自潔的目的。

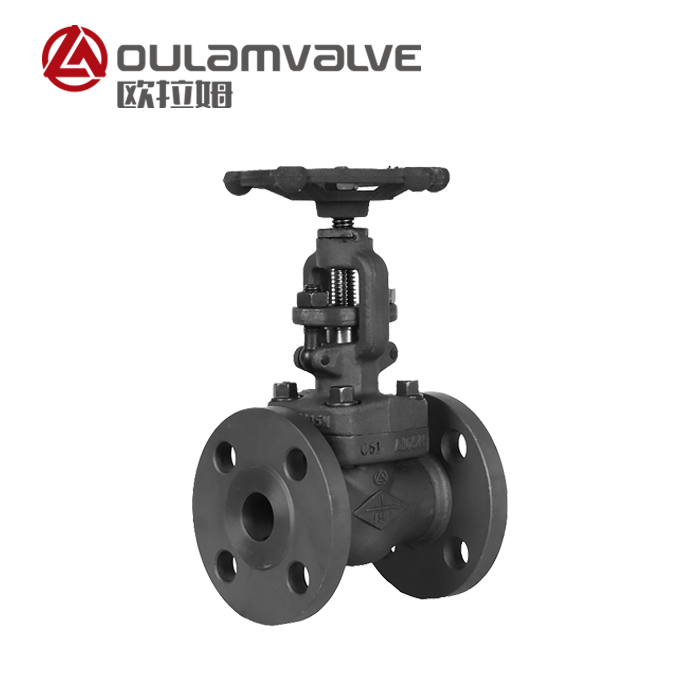

下面就讓小編給大家介紹一款歐拉姆旗下的一款美標截止閥：反應釜美標截止閥J41F

       從廣義上講，反應釜是一個進行物理或化學反應的容器。通過容器的結構設計和參數配置，可以實現工藝所需的加熱、蒸發、冷卻和低速、高速混合功能。歐拉姆生產的氣動截止閥可以完美地處理反應器運行中的問題。使設備運行更加穩定和安全。

       美標法蘭截止閥是符合美國國家標準ANSI BI16.34、英國國家標準BS173等國外先進標準要求的設備。閥體為桶狀或流線型，外形美觀，流道形狀直通，流體阻力小。關閉件(閥盤)與閥座之間的密封采用錐面密封，關閉力小，耐腐蝕，密封可靠。閥座可以是可更換的閥座，可與關閉件的密封面材料任意組合，以滿足各種工況的要求，延長使用壽命。

       美標截止閥和美標閘閥的工作原理是通過旋轉閥門使閥門暢通或堵塞。閘閥重量輕，體積小，可做成大直徑，密封可靠，結構簡單，維修方便，其密封面和球面始終處于封閉狀態，不易被介質腐蝕，廣泛應用于各行業。美標截止閥是一種比較新型的閘閥，它有一些獨特的結構優點，如開關無摩擦，密封磨損小，啟閉力矩小。這可以降低致動器的規格。采用多轉電動執行機構，介質可調，切斷緊密。廣泛應用于石油、化工、城市給排水等需要嚴格切斷的工況。

       以上就是關于《美標截止閥的工作原理和結構特點》的全部知識內容了，想了解更多閥門知識，請關注歐拉姆閥門官方網站。
