截止閥的相關知識

　　大家對截止閥有那些了解呢，今天小編帶大家了解一下截止閥最基本的知識以及結構特點。

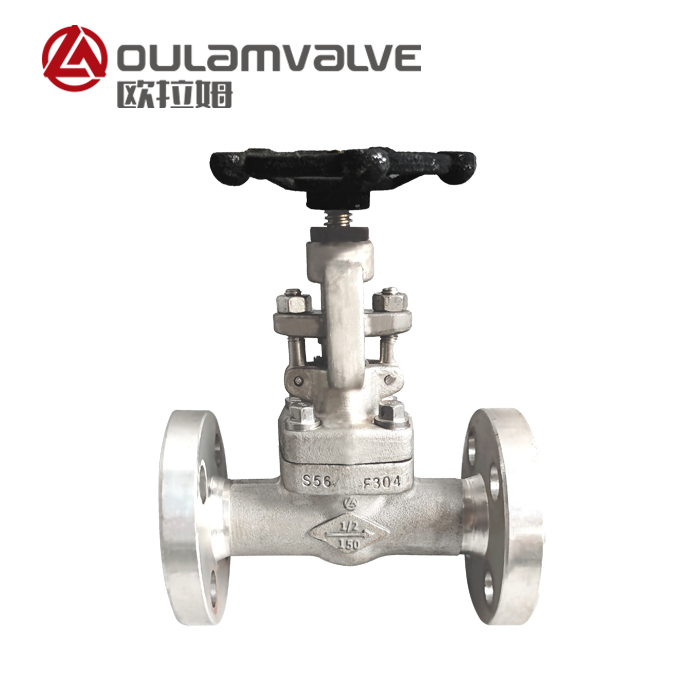

在介紹截止閥之前，先帶大家看看歐拉姆所生產的重介質漩流器 法蘭截止閥J41Y重介質旋流器是一種選煤設備。由于旋流器本身沒有運動部件，其分選過程完全依靠自身結構參數和外部操作參數的靈活配合，達到最佳的分選精度，這是旋流器選煤完全不同于其他選煤方法的一個突出特點。歐拉姆為國內選煤企業提供了兩千臺法蘭截止閥，替代進口，實現國產化。法蘭截止閥是一種強制密封閥，所以當閥門關閉時，必須對閥瓣施加壓力，迫使密封面不泄漏。當介質從閥盤下方進入閥門6時，操作力要克服的阻力是閥桿和填料之間的摩擦力以及介質壓力產生的推力。關閥的力要大于開閥的力，所以閥桿的直徑要大一些，否則閥桿會彎曲。近年來，自密封閥出現以來，法蘭截止閥的介質流向從閥盤上方變?yōu)殚y腔內。此時，在介質壓力的作用下，閉閥力較小，但開閥力較大，可相應減小閥桿直徑。同時，在介質的作用下，這種閥門也是緊密的。我國的“三合一”閥門曾規定截止閥的流向應為自上而下。

　　截止閥是指關閉件(閥瓣)沿閥座中心線移動的閥門。根據閥盤的這種運動形式，閥座開度的變化與閥盤行程成正比。因為這種閥門的閥桿具有相對較短的開啟或關閉行程，并且具有非常可靠的切斷功能，又因為閥座開度的變化與閥瓣的行程成正比，所以非常適合調節流量。因此，這種類型的閥門非常適用于切斷或調節和節流。選擇原則如下:1。高溫高壓介質的管道或裝置應選擇切斷閥。如火電廠、核電站以及石化系統的高溫高壓管道。2.對對流阻力要求不嚴的管道。也就是說，壓力損失不太重要。3.針形閥、儀表閥、取樣閥和壓力表閥可用于小型閥門。4.有流量調節或壓力調節，但對調節精度要求不高，管道直徑比較小。如公稱彎曲度≤50mm的管道上，應選用。5.合成工業生產中的小化肥和大化肥應選用公稱壓力為PN160、公稱壓力為16MPa或PN320、公稱壓力為32MPa的高壓角閥或高壓角閥。6.在氧化鋁拜耳法生產中的脫硅車間和易結焦管道中，容易選擇閥體分離、閥座可拆卸、硬質合金密封副的直通切斷閥或直通節流閥。7.對于城市建設中的給水、供熱工程，公稱通徑較小的管道，如公稱通徑小于150mm的管道，可采用切斷閥、平衡閥或柱塞閥。最明顯的優點是:在啟閉過程中，由于閥盤與閥體密封面的摩擦力比閘閥小，所以耐磨。開啟高度一般只有閥座通道直徑的1/4，所以比閘閥小很多。通常閥體和閥瓣上只有一個密封面，所以制造工藝較好，便于維修。公稱壓力或壓力等級:PN1.0-16.0MPa，ANSI等級150-900，JIS10-20K公稱直徑或內徑:DN10~500，NPS 1/2 ~36連接方式:法蘭、對焊、螺紋等。適用溫度:-196℃ ~ 700℃驅動方式:氣動、電動、液壓。ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti .不同的材料可用于水、蒸汽、油、硝酸、醋酸、氧化介質、尿素等介質。
