高密封三偏心雙向蝶閥長壽秘訣

　　目前，蝶閥作為實現管道系統啟閉和流量控制的元件，已廣泛應用于石油、化工、冶金、水電等諸多領域。在已知的蝶閥技術中，密封形式多采用密封結構，密封材料為橡膠、聚四氟乙烯等。由于結構特點的限 制，不適合高溫、高壓、耐腐蝕、耐磨損等行業。

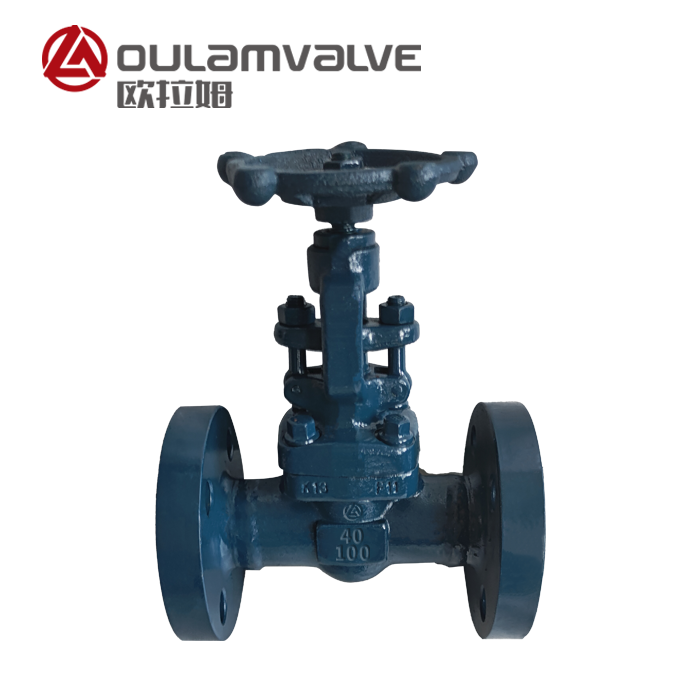

　　小編在這向大家介紹一款耐高溫耐高壓且耐腐蝕的閥門。它來自歐拉姆閥門科技有限公司說研發生產的高爐系統 高壓截止閥J41Y，高爐系統是用鋼板作爐殼，殼內砌耐火磚內襯。高爐本體自上而下分為爐喉、爐身、爐腰、爐腹 、爐缸五個部分。由于高爐煉鐵技術經濟指標良好，工藝簡單，生產量大，勞動生產效率高，能耗低等優點，故這種方法生產的鐵占世界鐵總產量的絕大部分。歐拉姆閥門生產的閥門能夠很好的輔助高爐系統完成工作。

　　高壓截止閥屬于強制密封式閥門，所以在高壓截止閥關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥內時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關高壓截止閥的力比開高壓截止閥的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的高壓截止閥出現后，高壓截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關高壓截止閥的力小，而開高壓截止閥的力大，閥桿的直徑可以相應地減少。
　　一種先進的蝶閥是三偏心金屬硬密封蝶閥。閥體和閥座為連接部件，閥座的密封面覆蓋有耐熱耐腐蝕的合金材料。與傳統蝶閥相比，這種蝶閥具有耐高溫、操作方便、啟閉無摩擦、傳動機構扭矩增 大時補償密封、提高密封性能、延長蝶閥使用壽命等優點。然而，蝶閥在使用中仍然存在以下問題:
一．由于多層軟硬層壓密封環固定在閥板上，當閥板常開時，介質會對其密封面形成正沖刷，金屬片夾層中的軟密封帶會被沖刷，直接影響密封性能。
二．由于結構條件的限 制，這種結構不適合直徑在DN200以下的閥門，因?yàn)殚y板整體結構太厚，流阻大。
三．由于三偏心結構的原理，閥板密封面與閥座之間的密封依靠傳動裝置的扭矩使閥板壓在閥座上。在正向流動狀態下，介質壓力越高，密封擠壓越緊。當通道內介質倒流時，隨著介質壓力的增加，當閥板與閥座之間的單位正壓小于介質壓力時，密封開始泄漏。高性能三偏心雙向硬密封蝶閥，其特征在于:
　　閥座密封圈由軟T形密封圈兩側的多層不銹鋼板組成。閥板與閥座的密封面為斜錐面結構，閥板的斜錐面上堆焊有耐熱耐腐蝕的合金材料；固定在調節環壓板之間的彈簧與壓板上的調節螺栓裝配在一起。
　　這種結構有效地補償了介質壓力下軸套與閥體之間的公差帶和閥桿的彈性變形，解決了閥門在雙向互換介質輸送過程中的密封問題。密封圈由軟T形兩側多層不銹鋼片組成，兼具金屬硬密封和軟密封的雙重優點，在低溫和高溫下均具有零泄漏密封性能。
　　證明了當試驗池處于正流狀態(介質流動方向與蝶板旋轉方向相同)時，密封面上的壓力是由傳動裝置的扭矩和介質壓力對閥板的作用引起的。當正介質壓力增 大時，閥板傾斜錐面與閥座密封面之間的壓力越緊，密封效果越好。當處于逆流狀態時，閥板和閥座之間的密封件通過驅動裝置的扭矩將閥板壓靠在閥座上。
　　隨著反向介質壓力的增加，當閥板與閥座之間的單位正壓力小于介質壓力時，調整環彈簧加載后儲存的變形可以補償閥板與閥座密封面的緊密壓力，起到自動補償作用。因此，與現有技術不同，本實用新型直接安裝在閥體上，而不是安裝在閥板上的軟硬多層密封圈，在壓板和閥座之間增加一個調節環是一種理想的雙向硬密封方式。它將取代閘閥、截止閥和截止閥。

　　以上就是關于《高密封三偏心雙向蝶閥長壽秘訣》的全部知識內容了，想了解更多閥門知識，請關注歐拉姆閥門官方網站。
