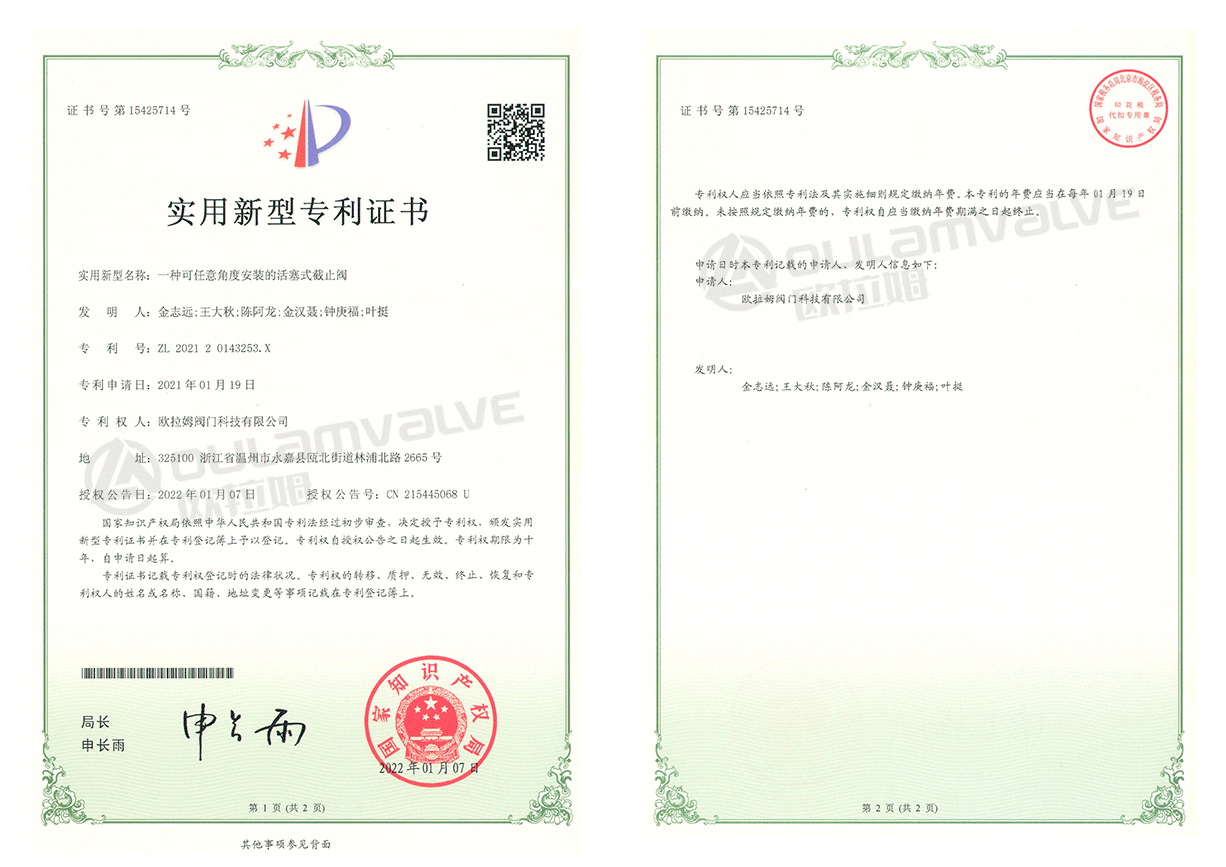

一種可任意角度安裝的活塞式截止閥

        本實用新型公開了一種可任意角度安裝的活塞式截止閥，包括閥體，閥體內設置有閥座、閥瓣，閥體的頂端上通過螺栓固定安裝有閥蓋，螺栓上螺紋套有螺母，閥蓋的上方焊接有填料函，填料函上螺栓固定有填料壓蓋，閥瓣的外圓十分完整，并且通過圓柱銷固定連接有閥桿，閥桿的上端固定連接有手柄，手柄豎直向上貫穿填料壓蓋，并且末端上安裝有手輪。圓柱銷將閥桿與閥瓣固定死，改變了以往閥瓣與閥桿為活塞式連接的方式，實現了完全固定，能夠避免截止閥在使用過程中，閥瓣和閥桿脫落；同時閥瓣外圓十分完整，增加了閥瓣的強度，提高了閥瓣的使用壽命。

1、一種可任意角度安裝的活塞式截止閥，包括閥體(1)，所述閥體(1)內設置有閥座、閥瓣(10)，所述閥體(1)的頂端上通過螺栓固定安裝有閥蓋(4)，所述螺栓上螺紋套有螺母，所述閥蓋(4)的上方焊接有填料函(5)，所述填料函(5)上螺栓固定有填料壓蓋(6)，其特征在于：所述閥瓣(10)的外圓十分完整，并且通過圓柱銷(12)固定連接有閥桿(11)，所述閥桿(11)的上端固定連接有手柄，所述手柄豎直向上貫穿填料壓蓋(6)，并且末端上安裝有手輪(7)。

2、根據權利要求1所述的一種可任意角度安裝的活塞式截止閥，其特征在于：所述閥座的外側表面處套設有卡簧。

3、根據權利要求1所述的一種可任意角度安裝的活塞式截止閥，其特征在于：所述閥體(1)的底端一側開設有進水口(2)，另一側開設有出水口(3)，所述進水口(2)與斜向下開設的第一介質通道(8)連通，所述第一介質通道(8)的端部位于閥體(1)的中心軸線上，并向上連通有閥瓣通道，所述閥瓣通道連接斜向下開設的第二介質通道(9)，所述第二介質通道(9)與出水口(3)連通。

4、根據權利要求1所述的一種可任意角度安裝的活塞式截止閥，其特征在于：所述閥蓋(4)和閥體(1)的連接處兩側對稱填塞有密封墊片(13)。

5、根據權利要求1所述的一種可任意角度安裝的活塞式截止閥，其特征在于：所述螺母和填料壓蓋(6)之間固接有彈簧，所述彈簧套設于螺栓的外部，所述填料函(5)和填料壓蓋(6)之間還設有填料壓套。

6、根據權利要求3所述的一種可任意角度安裝的活塞式截止閥，其特征在于：所述第一介質通道(8)位于第二介質通道(9)的下方
